SVE+倾斜摄影技术应用

By panfangya | 2019-07-05 14:21:15      来源:      点击:648次

浙江永拓信息科技有限公司一直致力于如何帮助用户能够以快速、低成本、低门槛的构建自己的三维应用软件来提升自有产品竞争力赢取价值,以满足零基础用户通过简单学习即可上手搭建出室内外三维空间场景,一方面满足用户的场景展示需求(物理空间关系展示),另外一方面,满足用户输出结构化场景用于三维应用的管理需求(物联网设备数据联动定位),近期,在倾斜摄影技术应用方面公司取得了重大成果。

倾斜摄影测量的数据格式很多,目前我公司支持的是.3mx文件格式的倾斜模型,.3mx文件格式自带了多级金子塔的模型精度级别,为了充分利用其LOD结构,我公司通过对.3mx所有子级进行索引编译后直接加载模型,并提供生成索引文件的编译工具,操作也比较简单,用户只需要输入.3mx文件目录,工具便可对.3mx文件中的LOD进行重新编译索引,且为保证数据的安全性,新编译的数据做了加密保护以不被第三方直接使用。

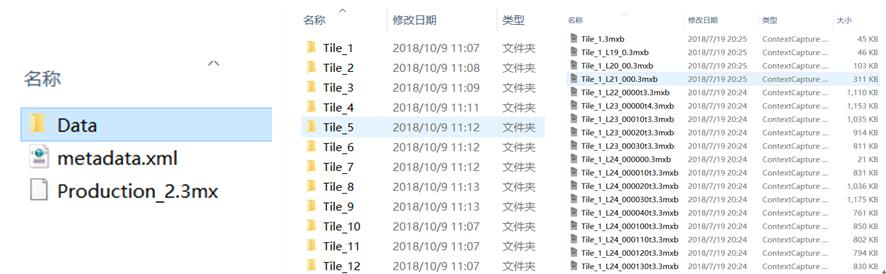

.3mx结构目录

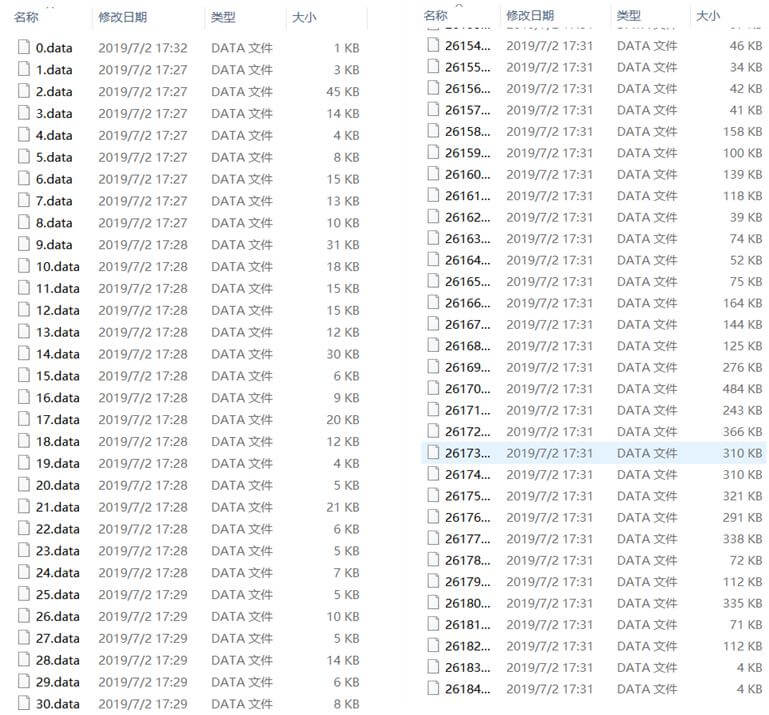

编译后的结果目录

LOD(Level of Detail)是GIS平台提高性能的一个重要法宝,即对同一个数据从清晰到模糊有多层。当屏幕视角距离某个地物近时,软件自动调用最清晰层的数据;当屏幕视角远离该地物时,则自动切换为模糊层的数据。

我公司所编译的数据保留LOD层级数据加载优势,可以快速的在三维场景中显示不同精度的LOD层级,实现浏览速度快、数据加载快、数据精度高、数据真实性高、人员成本低、和数据获取耗时短等等。在加载使用方便也非常简单。

unity3d工程中,用户只需要把Engine.cs脚本对象挂载到一个资源对象,并在new 倾斜摄影对象时传入文件路径即可,所有显示加载会根据摄像机的远近和可视域进行自动完成。

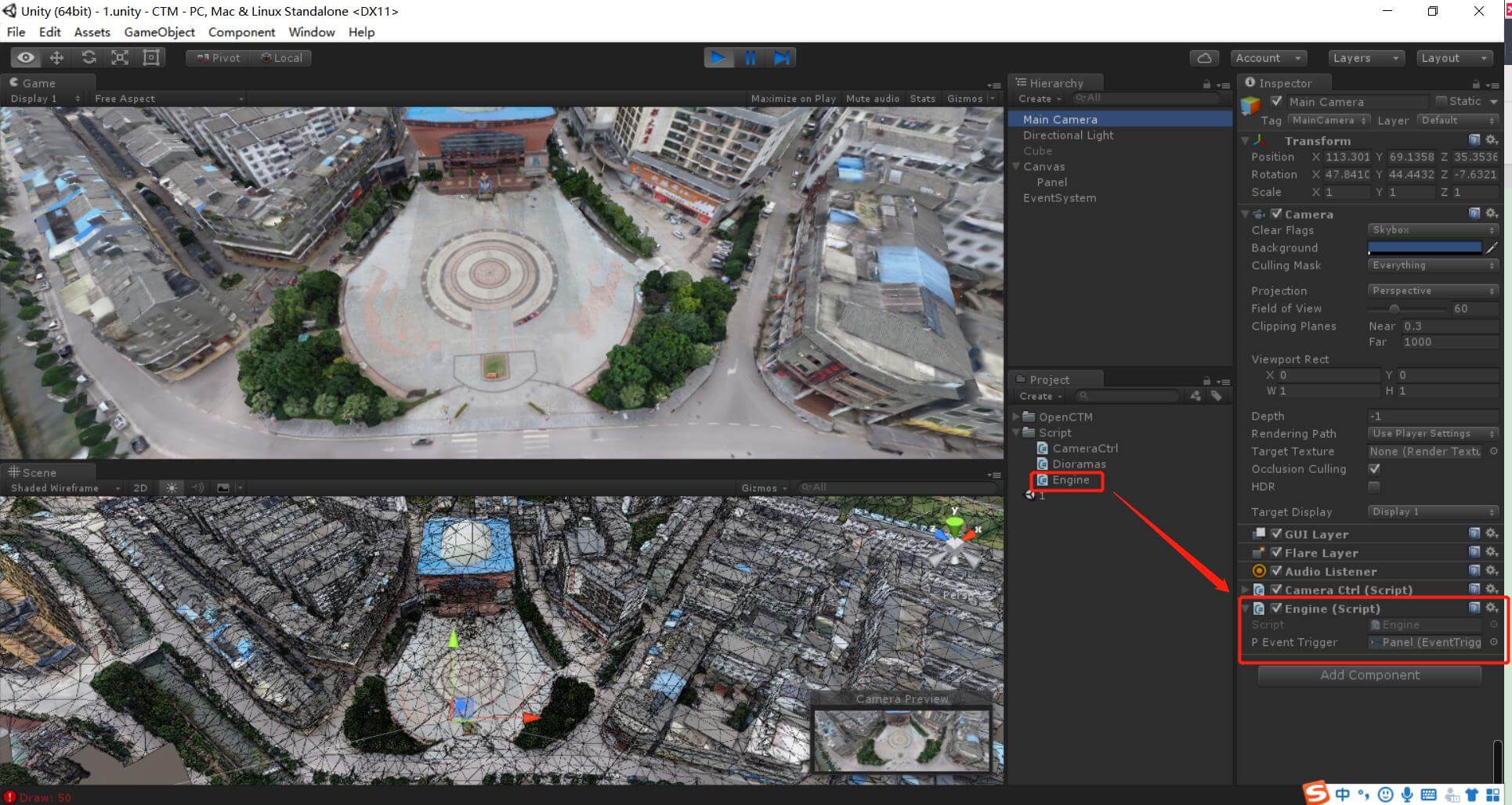

LOD加载

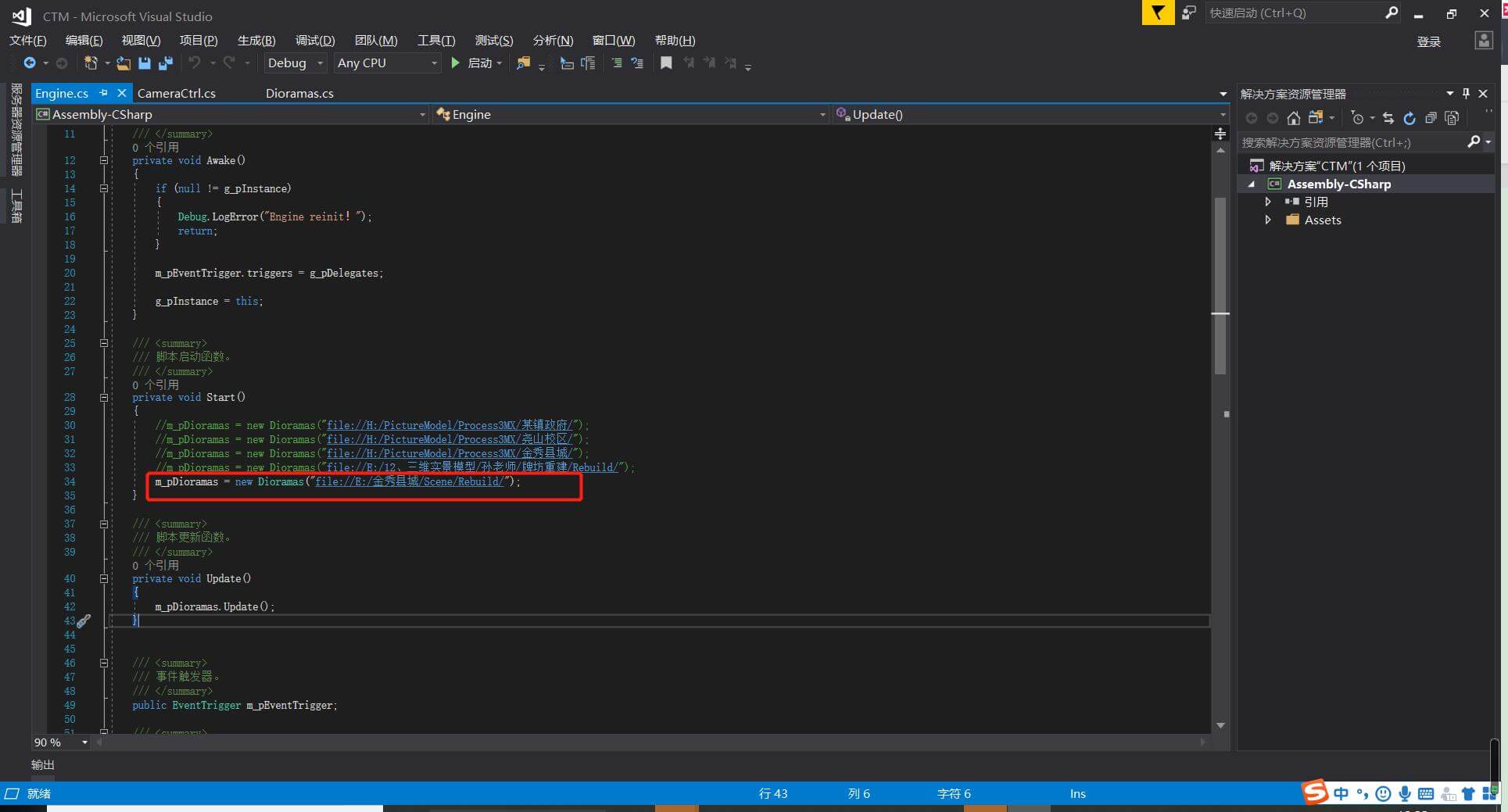

初始化

在使用SVE工具方面,工具也是能够直接支持LOD数据直接加载,并且,可在场景编辑的过程中随意拖动调整整个倾斜摄影场景的位置,并且可在倾斜摄影场景的基础上添加楼宇,绘制楼层结构和摆放资源设备。


SVE中场景编辑


楼层绘制

SVE导出数据包使用方面,公司提供的SDKJS版本,所以懂得JS开发的人员都可以直接上手做二次应用开发,使用方面也是非常简单;也就是说倾斜摄影模型能够直接在微信以及网页显示。

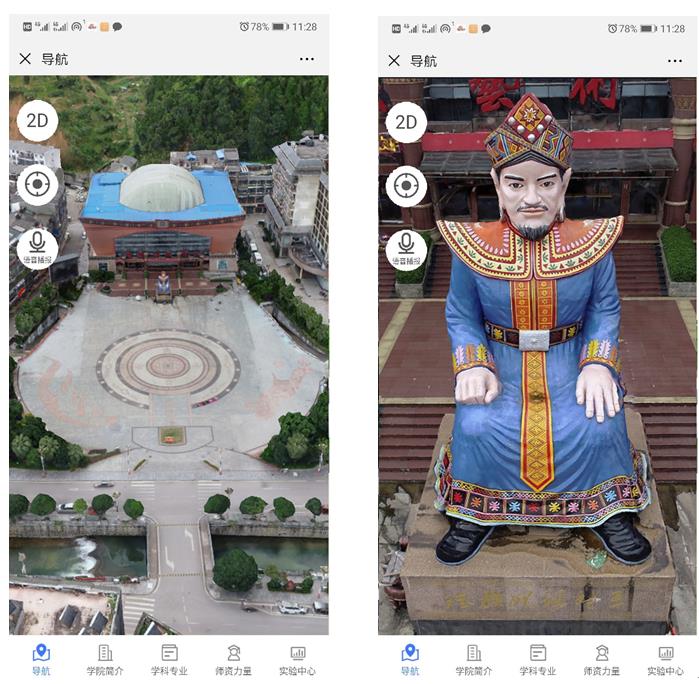

微信显示

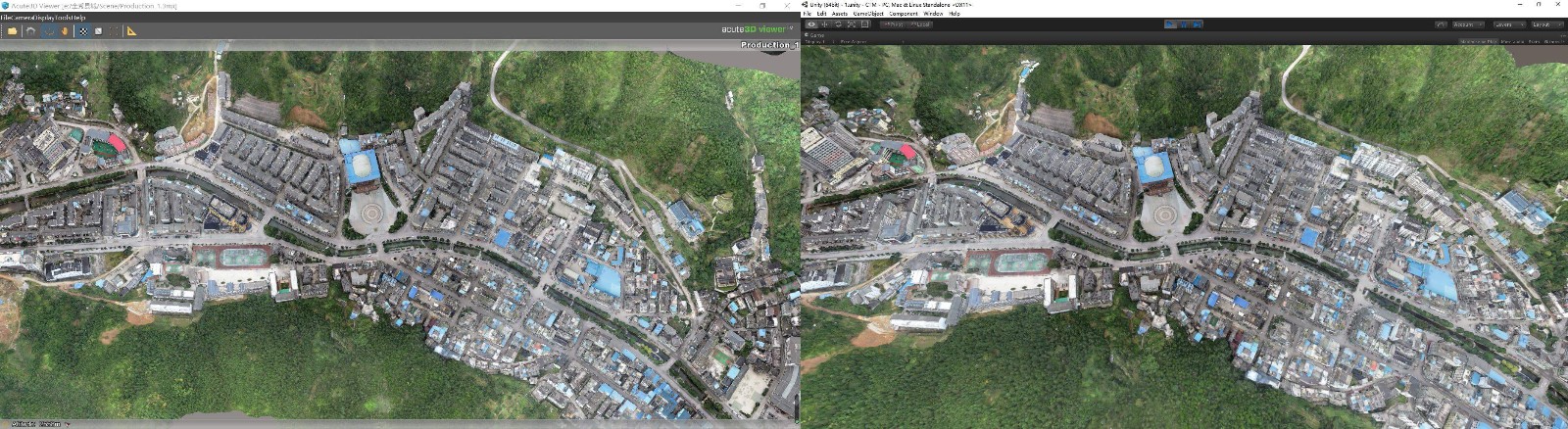

显示效果与Acute3D Viewer显示大场景对比


Acute3D Viewer                           unity3d

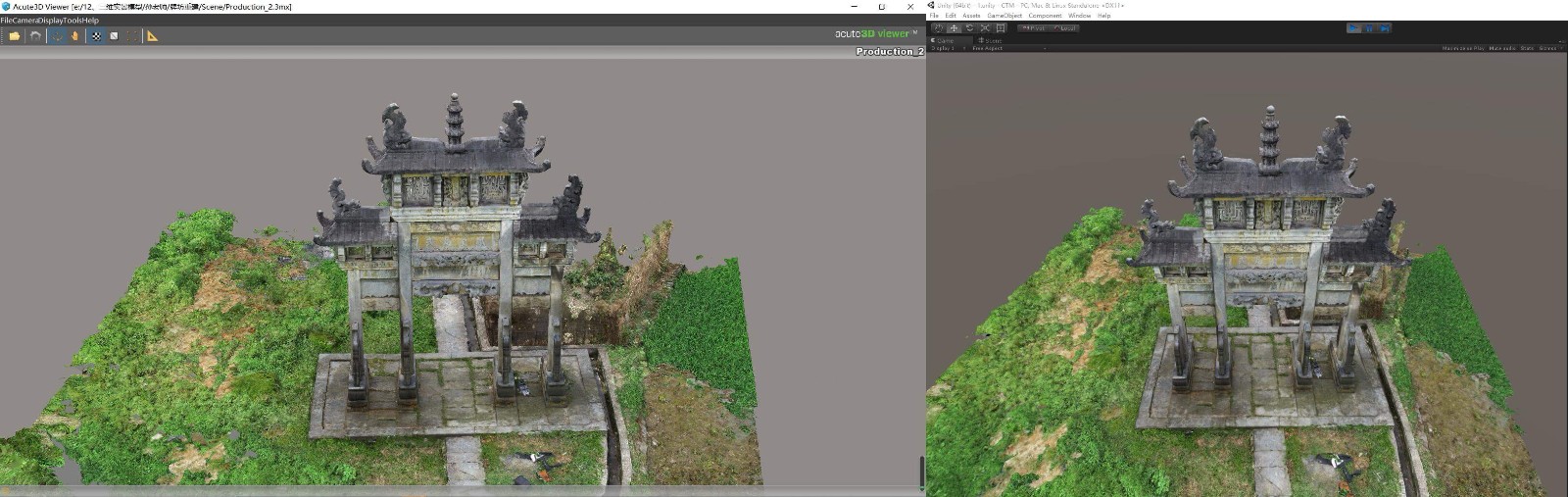

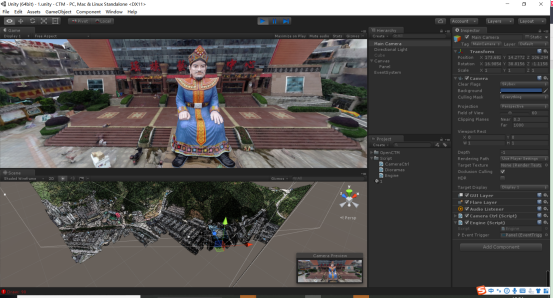

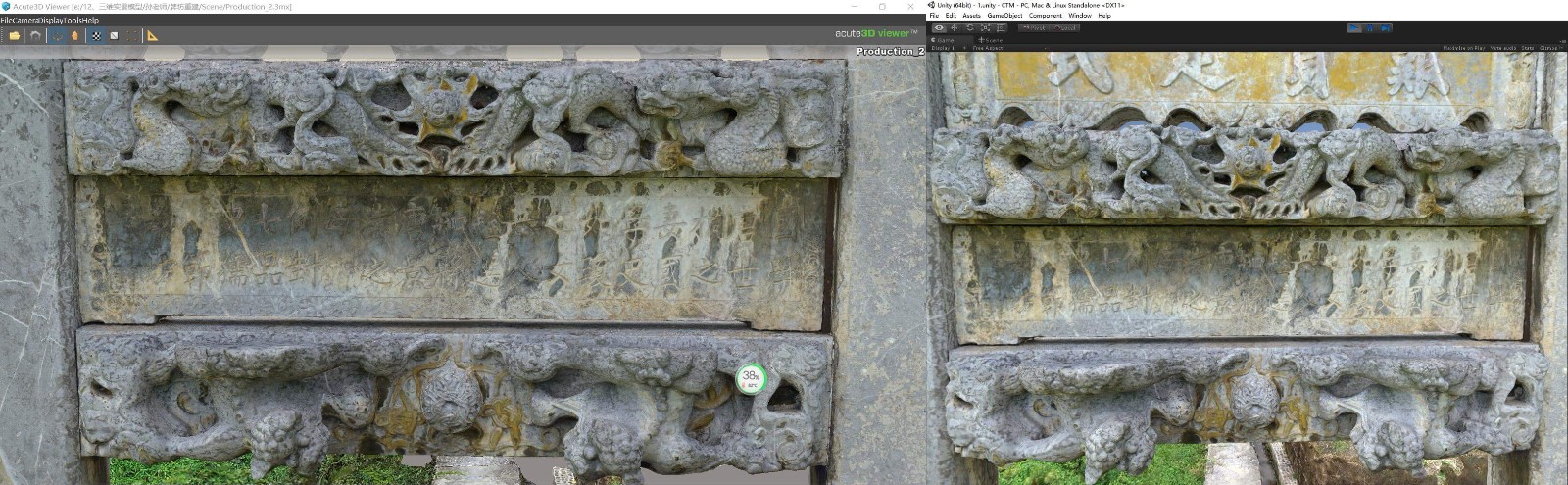

显示效果与Acute3D Viewer显示精模对比


Acute3D Viewer                           unity3d


Acute3D Viewer                           unity3d
